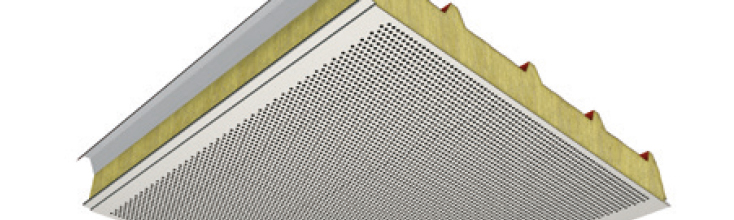

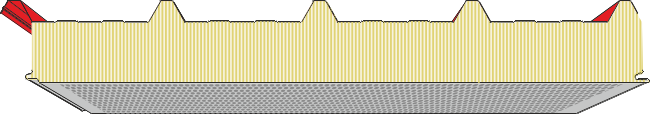

    LITHOS 5 MICROFORATO



    Pannelli metallici precoibentati con isolamento in fibra minerale per coperture in versione con supporto interno forato.

    Dimensioni

    larghezza mm 1000.

    lunghezza a richiesta da produzione in continuo.

    Spessore isolante standard

    mm 50 - 60 - 80 - 100 - 120 - 150 - 200 (Pannelli con spessori non standard sono fornibili a richiesta previo accordo sui quantitativi minimi).

    Supporto esterno

    acciaio zincato, acciaio zincato preverniciato o plastificato; acciaio inox; alluminio naturale; preverniciato o goffrato;

    Isolamento

    realizzato mediante uno strato di coibente di speciale configurazione, in fibre minerali ad alta densità (λ = 0,040 W/mK), disposte perpendicolarmente al piano delle lamiere.

    Trattamenti protettivi per supporto esterno

    preverniciatura poliestere per esterni, preverniciatura atossica per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A; applicazione di film plastico in PVC o altri film.

    Certificazione EPD (CAM)

    Tutta la gamma di pannelli copertura e parete in acciaio e alluminio in PIR, PUR e lane minerali, i pannelli monolamiera e le lamiere grecate in acciaio e alluminio possiede la certificazione EPD di tipo III - EN ISO 14025, risponde ai requisiti di conformità al regolamento edilizia DM 23 giugno 2022, e soddisfa i criteri CAM previsti.

    Giunto mod. EVO

    Giunto di ultima generazione nella famiglia ECOLINE, per sua natura particolarmente rigido e ad elevato taglio termico non necessita di speciali giunti plastici per trattenere le lamiere, poiché la monoliticità è garantita dalla perfetta adesione ottenuta con esclusive tecnologie brevettate. In situazioni particolarmente critiche è previsto l'impiego di una semplice guarnizione espansa.

    Reazione al fuoco



    Disponibili su richiesta
    fibre minerali ad alta densità
    MODELLO / MODEL SPESSORE / THICKNESS RISULTATO / RESULT CLASSE / RATE
    Lithos (Micro perforated) 150 REI120 -



    TABELLA CARICHI

    DISTANZA APPOGGI(m)
    SPESSORE PANNELLO(mm)
    SPESSORE LAMIERA(mm)
    MATERIALE
    CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA *
    Spessore
    coibente
    (mm)
    MaterialeSpessore
    lamiera
    (mm)
    Distanza tra gli appoggi 'L' in metri
    2,00 2,50 3,00 3,50 4,00 4,50 5,00 5,50 6,00
    50ACCIAIO0,6 + 0,5 78 50 35 25 19 15 12 10 9
    60ACCIAIO0,6 + 0,5 91 58 40 30 23 18 15 12 10
    80ACCIAIO0,6 + 0,5 221 141 98 72 55 44 35 29 25
    100ACCIAIO0,6 + 0,5 244 156 108 80 61 48 39 32 27
    120ACCIAIO0,6 + 0,5 289 185 128 94 72 57 46 38 32
    150ACCIAIO0,6 + 0,5 306 196 136 100 76 60 49 40 34
    200ACCIAIO0,6 + 0,5 324 208 144 106 81 64 52 43 36
    CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA *
    Spessore
    coibente
    (mm)
    MaterialeSpessore
    lamiera
    (mm)
    Distanza tra gli appoggi 'L' in metri
    2,00 2,50 3,00 3,50 4,00 4,50 5,00 5,50 6,00
    50ACCIAIO0,6 + 0,582523627201613119
    60ACCIAIO0,6 + 0,5966143312419151311
    80ACCIAIO0,6 + 0,5232149103765846373126
    100ACCIAIO0,6 + 0,5256164114846451413428
    120ACCIAIO0,6 + 0,5304194135997660494034
    150ACCIAIO0,6 + 0,53242081441068164524336
    200ACCIAIO0,6 + 0,53442201531128668554538
