CT/C 200

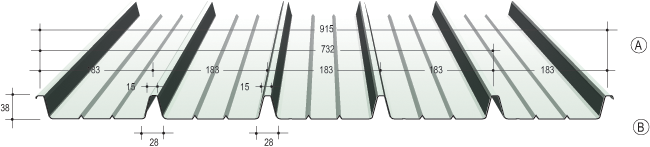

Dimensioni
larghezza a) mm 732 - b) mm 915
lunghezza a richiesta da produzione in continuo.
Spessore
da mm 0,6 a mm 1,0 - anche non standard su richiesta.
Certificazione EPD (CAM)
Per maggiori informazioni sulla certificazione CAM, contattare l'ufficio tecnico / commerciale.
Materiali
Acciaio zincato, preverniciato o plastificato; acciaio inox, rame:
- acciaio conforme alla Norma UNI EN 10147 tipo Fe E 250 G disponibile semplicemente zincato a caldo con procedimento "sendzimir", zincato preverniciato o plastificato.
- Alluminio lega 3103 H16 conforme alla Norma UNI 9003/3 o secondo UNI 10372 disponibile naturale o preverniciato.
- Acciaio inox AISI 304 finitura 2B conforme alle Norme UNI 10372.
- CORTEN.
- Rame conforme alle Norme UNI EN 1172 - UNI 10372.
TABELLA CARICHI
DISTANZA APPOGGI(m)
SPESSORE PANNELLO(mm)
SPESSORE LAMIERA(mm)
MATERIALE
| CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA * |
|---|
Spessore
coibente
(mm) | Materiale | Spessore
lamiera
(mm) | Distanza tra gli appoggi 'L' in metri |
|---|
 |
| 1,00 |
1,50 |
2,00 |
2,50 |
3,00 |
3,50 |
4,00 |
|---|
| 0 | ACCIAIO | 0,6 |
679 |
— |
302 |
150 |
76 |
— |
— |
| 0 | ACCIAIO | 0,7 |
798 |
355 |
176 |
90 |
52 |
— |
— |
| 0 | ACCIAIO | 0,8 |
917 |
407 |
202 |
103 |
60 |
— |
— |
| 0 | ACCIAIO | 1,0 |
1156 |
513 |
255 |
130 |
75 |
— |
— |
| CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA * |
|---|
Spessore
coibente
(mm) | Materiale | Spessore
lamiera
(mm) | Distanza tra gli appoggi 'L' in metri |
|---|
 |
| 1,00 |
1,50 |
2,00 |
2,50 |
3,00 |
3,50 |
4,00 |
|---|
| 0 | ACCIAIO | 0,6 | 707 | 314 | 176 | 113 | 78 | — | — |
| 0 | ACCIAIO | 0,7 | 848 | 377 | 212 | 135 | 94 | 62 | — |
| 0 | ACCIAIO | 0,8 | 992 | 440 | 248 | 158 | 110 | 71 | — |
| 0 | ACCIAIO | 1,0 | 1284 | 570 | 321 | 205 | 142 | 90 | 60 |
Approfondimenti sul rapporto di prova:
(Nota) Il rapporto di prova sopra riportato viene fornito a titolo puramente indicativo. Valori e formule non debbono essere utilizzati per stabilire o calcolare la portata del pannello. Sarà onere e cura del cliente e/o del progettista la redazione di calcoli appropriati con specifico riferimento al singolo impiego. Gli spessori e la qualità di acciaio indicati sul rapporto di prova di cui sopra non rappresentano uno standard di prodotto poichè la combinazione di spessori e materiali viene determinata dal cliente in base alle proprie esigenze di carattere tecnico pertanto il cliente e/o il progettista sono tenuti a specificare spessore, qualità e tipo di materiali che il produttore dovrà impiegare nella costruzione dei pannelli.
* freccia = 1/200 L
